| PLA 원사의 특성 |
|
| 항목 |
특성 |
비고 |
| Molecules |
Polylacticacid |
자연재생 원료 |
| 밀도 |
1.24 |
|
| 용융온도 |
170 도 |
|
| 염색온도 |
산도 3~5, 분산염료, 승온1도/분, 110 도 30분, 냉각 3도/분 |
심색가능
염색기술 확보필요 |
| 굴절율 |
낮음 = 심색 발현 |
라이트칼라 한계 |
| 생분해성 |
셀룰로스와 유사한 생분해성 |
친환경 |
| 내열성 |
피피와 유사한 내열성. |
열수축주의 |
| 탄성회복력 |
일반합섬 폴리에스터 대비 우수 |
|
| 내광성 |
UV 견뢰도 우수 |
|
| 연소성 |
LOI 지수 = Wool 과 PET 중간 정도 |
타지 않는다. |
| 흡습[수]성 |
Wool 과 PET 중간 정도 |
타지 않는다. |
| 속건성 |
우수함 |
타지 않는다. |
| 매연 |
연소가스 거의 없슴 |
타지 않는다. |
| 브랜드 |
Natureworks社 Ingeo® 사용가능 |
Cornssil® |
| 단면 |
클로버 – 중공, Soft, 보온, 보냉, 속건성 |
자사특허기술 |
|
|
| ◇ FDY종류 |
|
| 이름 |
내용 |
특성 |
주용도 |
| L-300-48 |
Ingeo 원사 |
생분해성 |
일반원단 |
| L-C-300-48 |
클로버단면 |
부드럽다. |
일반원단 |
| L-C-300-96 |
클로버단면 細데니어 |
매우부드럽다. |
부드러운 원단 |
| L-O-300-48 |
Slip agent |
슬립성이 우수하다. 속건성. |
스포츠 원단 |
| **L-OF-300-48 |
Slip Agent, Film단면 |
슬립성이 우수. 속건성. 탄성회복력 우수. |
모노사 대체 |
| **L-FH-400-12 |
Film단면 太데니어 |
탄성회복력 가장 우수. |
모노사 대체 |
|
|
| ◇ 撚絲 |
|
 |
 |
 |
| 콘실 150d, 120tpm |
콘실 150d, 560tpm |
콘실 300d, 560tpm |
|
|
| ◇ 원착사 |
|
 |
 |
 |
 |
 |
| Raw White |
Light Beige |
Beige |
Yellow |
Gold |
|
|
| 개발중인 원사 |
|
| ◇ 모사 / 분섬사 |
|
| 모노데니어 |
데니어-필라수 |
주용도 |
|
| **30데니어 |
360-12 |
High
Resilience |
모사 + 분섬가공 = 분섬사 |
| **20데니어 |
240-12 |
Moderate
Resilience |
|
|
|
| 原着絲 가능 |
|
| ◇ POY [DTY 제조용 원사] |
|
|
|
|

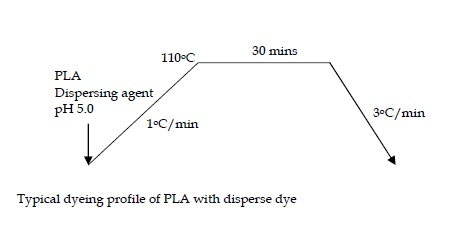

| ◇ 사용상의 기술적 가이드 |
|
 |
분산염료,
산성분위기,
가열 및 냉각 속도 천천히,
110도 30분 염색 |
 |

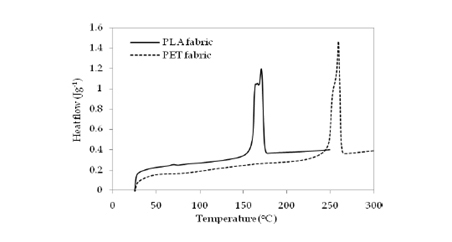

용융온도 약 170도로써
피피와 유사함 |
|
|
 |

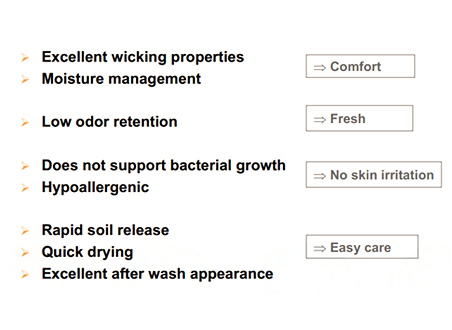

땀 배출효과가 우수하다. |
 |
냄새 배출이 잘된다. |
|
|
 |

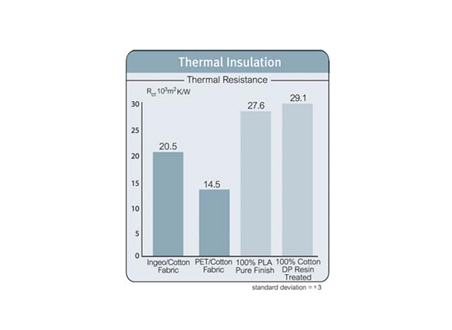

열차단 효과가 폴리에스터 대비 우수하고, 면과 유사하다. |
 |

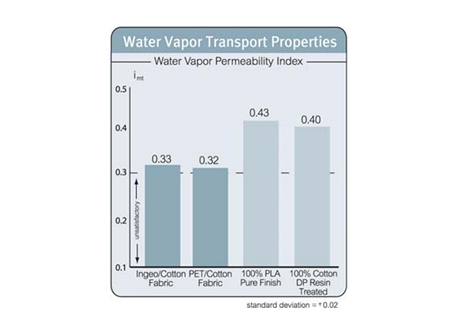

수분흡수가 잘된다.

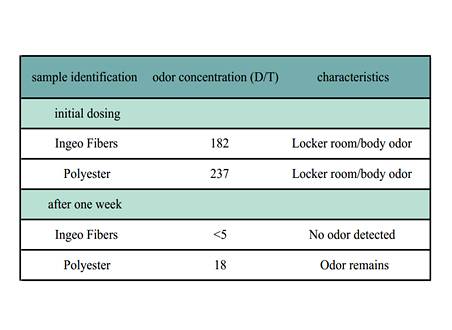

냄새가 적다.
세균증식이 되지 않는다.
피부 자극이 적다.
속건성이다. |
|
|
 |

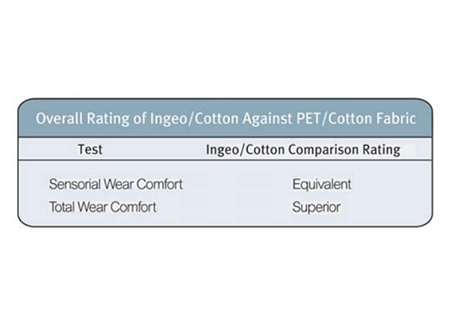

착용감이 면과 유사 내지는 우수함.
의류로써 쾌적성이 우수함 |
|
|
|
|
